產品概述

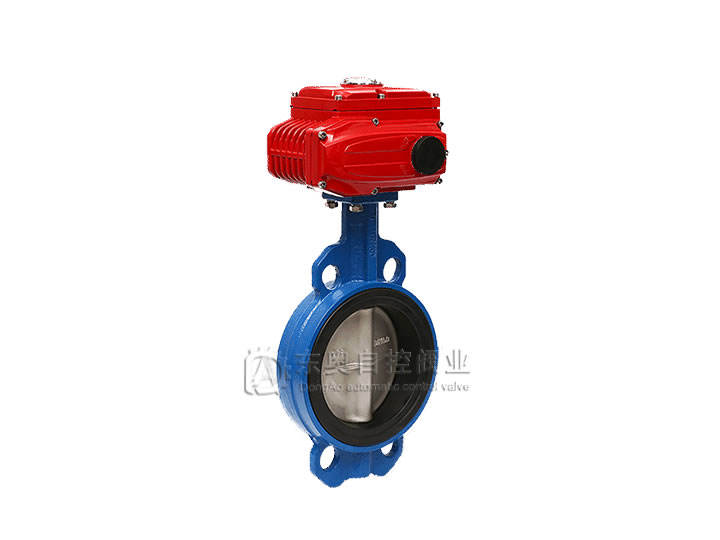

電動對夾軟密封蝶閥是采用一體化結構，接入220VAC電源即可控制運轉，也可加入控制模塊，輸入控制信號（4-20mADC或1-5VDC）進行調節控制。電動軟密封蝶閥具有功能強，體積小，重量輕，性能可靠，配套簡單，流通能力大，對常溫、干凈介質，可選用閥板加軟密封（橡膠圈、四氟圈）來減少泄漏（可達0.01%），高溫高壓工況可選用三偏心硬密封閥體。電動軟密封蝶閥可廣泛應用于食品，環保，輕工，石油，化工，教學設備，造紙，電力等到行業的工業過程自動控制系統中。
設計標準
|
設計標準
|
GB/T2238-1989
|
|
法蘭連接尺寸
|
GB/T9113.1-2000；GB/T9115.1-2000；JB78
|
|
結構長度
|
GB/T12221-1989
|
|
壓力試驗
|
GB/T13927-2000；JB/T9092-1999
|
技術參數
|
公稱通徑DN（mm）
|
50～1200
|
|
公稱壓力
|
PN1.0、1.6MPa
|
|
法蘭標準
|
JB/T79、GB/T9113、HG20594-97
|
|
連接形式
|
法蘭式、對夾式
|
|
閥板形式
|
垂直板式
|
|
流量特性
|
近似快開型
|
|
動作范圍
|
0～90°
|
|
泄露量
|
按GB/T4213-92，為Kv值的10-4
|
|
基本誤差
|
±2.5%
|
|
回差
|
±2.5%
|
|
死區
|
1% （可調）
|
|
可調范圍
|
50：1
|
|
配置執行機構
|
可配EI-TORK/EXI-TORK等系列角行程電動執行機構
|
|
控制方式
|
開關到位燈（開關兩位控制）、智能調節（4～20mA模擬量信號控制）
|
執行器技術參數
|
執行器類別
|
引進型EI-TORK系列執行器參數
|
引進型EXI-TORK系列執行器參數
|
|
電源電壓
|
標準：220V AC單相 可選：110V AC 單相、380/440V AC 三相、24V/110V/220V DC
|
|
輸出力矩
|
50N·M～2000N·M
|
50N·M～4000N·M
|
|
動作范圍
|
0～90° 0～360°
|
0～90°、0°～270°可選
|
|
控制方式
|
開關到位燈（開關兩位控制）、無源觸點信號、1/5K電位計、智能調節（4～20mA模擬量信號控制）
|
|
動作時間
|
15秒/30秒/60秒
|
18S～112S
|
|
保護裝置
|
過熱保護
|
內置過熱保護、過載保護
|
|
環境溫度
|
-30°～60°
|
-20℃～+70℃
|
|
手動操作
|
同附帶手柄操作
|
機械離合機構，配手輪操作
|
|
機械限位
|
電氣、機械二重限位
|
電氣、機械二重限位
|
|
防護等級
|
IP65
|
IP65、IP67、可定制IP68
|
|
防爆等級
|
無防爆
|
ExdⅡ BT6，ExdⅡ CT5
|
|
位置測量
|
可選裝開關或電位計
|
電位計、比例控制單元
|
|
驅動電機
|
8W/E
|
鼠籠式異步電機
|
|
進線接口
|
2個 G1/2〞M18*1.5
|
2個 PF 3/4”
|
|
殼體材料
|
鋁合金
|
鋁合金
|
|
外涂層
|
干粉，環氧聚酯，具有超強防腐功能
|
（1）功能強勁：智能型、調節型、開關式。
（2）體積小巧：體積僅相當于同類產品的35%左右。
（3）使用方便：采用單相電源，接線簡單；采用球型凸出結構，使觀察更方便；免加油免點檢、防水防銹、任意角度安裝。
（4）保護裝置有雙重限位、過熱保護、過載保護。全行程時間15秒、30秒、45秒、60秒。及帶手動功能。
（5）智能數控：內置模塊采用先進計算機單片及智能控制軟件直接接收計算機或工業儀表等輸出的標準信號（4-20mA DC /1-5VDC）實現閥門開度的智能控制和準確定位。
零件材料
|
零件名稱
|
材料
|
|
閥體
|
（球墨鑄鋼、鑄鋼、不銹鋼）+F46
|
|
蝶板
|
（灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料）+F46
|
|
閥桿
|
2Cr13、不銹鋼
|
|
填料
|
O型圈、柔性石墨
|
性能規范
|
公稱通徑DN（mm）
|
DN50～1200
|
|
公稱壓力
|
PN（MPa）
|
0.6
|
1.0
|
1.6
|
2.5
|
|
試驗壓力
|
強度試驗
|
0.9
|
1.5
|
2.4
|
3.75
|
|
密封試驗
|
0.66
|
1.1
|
1.76
|
2.75
|
|
低壓氣密試驗
|
0.5～0.7
|
|
適用介質
|
空氣、水、污水、蒸氣、煤氣、油品等
|
安裝尺寸
|
通徑
|
L
|
L1
|
L2
|
B
|
B1
|
B2
|
H2
|
D1
|
執行機構選本
|
|
50
|
161
|
71.5
|
40
|
120.5
|
62
|
42.6
|
297
|
92
|
ODL-005
|
EXI-TORK-005
|
|
65
|
161
|
71.5
|
40
|
120.5
|
62
|
45.6
|
310
|
106
|
ODL-005
|
EXI-TORK-005
|
|
80
|
161
|
71.5
|
40
|
120.5
|
62
|
45.6
|
331
|
122
|
ODL-005
|
EXI-TORK-005
|
|
100
|
188
|
71.5
|
40
|
120.5
|
62
|
51.6
|
348
|
150
|
ODL-008
|
EXI-TORK-008
|
|
125
|
268
|
81
|
40
|
165
|
75
|
55.6
|
428
|
177
|
ODL-010
|
EXI-TORK-010
|
|
150
|
268
|
117
|
40
|
268
|
119
|
55.6
|
447
|
204
|
ODL-020
|
EXI-TORK-020
|
|
200
|
268
|
117
|
40
|
268
|
119
|
59.6
|
481
|
260
|
ODL-040
|
EXI-TORK-050
|
|
250
|
268
|
117
|
40
|
268
|
119
|
67.6
|
520
|
314
|
ODL-060
|
EXI-TORK-060
|
|
300
|
268
|
117
|
40
|
268
|
119
|
77.6
|
548
|
370
|
ODL-080
|
EXI-TORK-080
|
|
350
|
268
|
117
|
40
|
268
|
119
|
79
|
583
|
422
|
ODL-100
|
EXI-TORK-120
|
|
400
|
268
|
117
|
40
|
268
|
119
|
105
|
615
|
473
|
ODL-200
|
EXI-TORK-200
|
|
450
|
268
|
117
|
40
|
268
|
119
|
112
|
819
|
526
|
ODL-300
|
EXI-TORK-300
|
|
500
|
268
|
117
|
40
|
268
|
119
|
129
|
847
|
577
|
ODL-400
|
EXI-TORK-400
|
產品用途
電動對夾軟密封蝶閥是有蝶閥與ODL系列執行器機構配套，輸入控制信號（4~20mA或1~5VDC）及單向電源即可控制運轉，電動蝶閥具有功能強、體積小、輕便宜人、性能可靠、配套簡單、流通能力大、電動蝶閥特別是適合于介質粘稠、含顆粒、纖維性質的場合。目前該電動調節蝶閥廣泛應用于食品、環保、輕工、石油、造紙、化工、教學和科研設備、電力等行業的工業自動控制系統中。
|
客戶采購清單請傳真至 0510-81812322，或來電咨詢 17768309646 18550574008
客戶對產品有特殊要求，須在訂貨合同中提供詳細說明：
